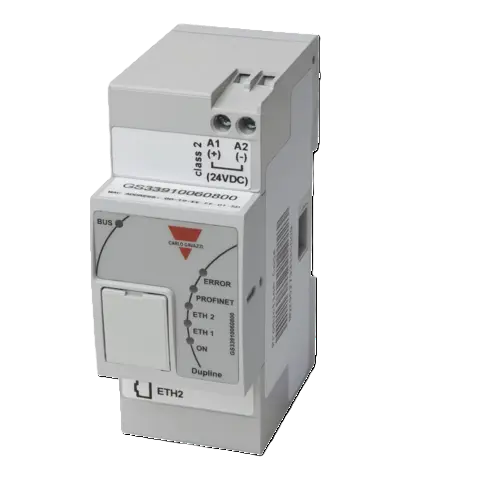

佳乐Dupline 现场总线网关GS33910060800

佳乐网关 GS33910060800 核心功能解析
1. 核心定位
协议中枢：解决 OT（操作技术）与 IT（信息技术）融合的通信壁垒，支持 20+种工业协议互转。

边缘计算：具备基础数据过滤、报警触发、公式计算能力（减少云端负担）。

2. 通信能力
方向    支持协议/接口
下行采集    <ul><li>串行设备：Modbus RTU、PPI、CANopen</li><li>总线网络：PROFIBUS-DP、CC-Link</li><li>PLC 直连：西门子 S7 (S7-200/S7-1200)、三菱 FX/Q、欧姆龙 FINS</li></ul>
上行转发    <ul><li>云平台：MQTT（兼容阿里云/华为云/AWS）、HTTP/HTTPS</li><li>工业系统：Modbus TCP、OPC UA/DA、PROFINET</li><li>数据库：SQL/InfluxDB</li></ul>
物理接口    <ul><li>RJ45 以太网 × 2（隔离设计，1×LAN+1×WAN）</li><li>RS232/485 × 2（独立隔离，波特率115.2Kbps）</li><li>USB（配置/日志导出）</li></ul>
3. 硬件设计
工业级可靠性：

工作温度：-40℃ ~ +75℃（宽温适应）

供电：DC 12~36V 双冗余端子（防反接/过压保护）

防护：IP40 外壳 + 导轨安装（35mm DIN）

处理性能：

四核 ARM Cortex-A53 @ 1.2GHz + 512MB RAM（“1006”代码隐含高性能配置）

*大支持 5000 点/秒 数据采集（实测值以手册为准）

4. 软件功能
灵活配置：

本地网页（Web UI）或 GEME LinkBuilder 配置工具（图形化拖拽点位映射）。

支持 JSON 脚本自定义数据流（如数据压缩、CRC校验）。

安全机制：

防火墙/VLAN 隔离、SSL/TLS 1.3加密、X.509证书认证。

黑白名单/IP访问控制。

远程运维：

4G/WiFi扩展（需选配模块）、断线缓存、SNMP设备管理。

5. 典型应用场景
智能工厂：PLC（西门子/三菱）→ MQTT → MES/云平台

能源管理：电表（Modbus）→ OPC UA → SCADA 系统

设备远程维护：CNC机床（PROFIBUS）→ VPN隧道 → 工程师站

智慧水务：泵站仪表 → InfluxDB → Grafana 可视化
